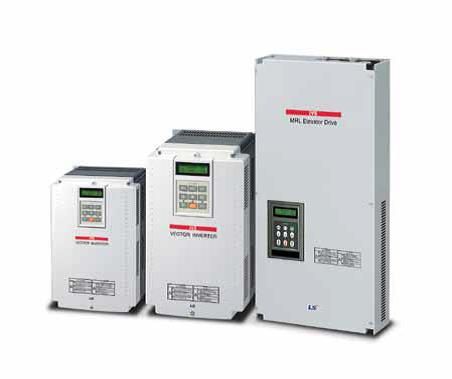

LG iV5系列在整個運行領域實現高精確度向量控制。
在升降機構中，它的高精確度控制保證了極好的控制穩定性
自動調諧
低速時需要高轉矩的應用中。
電機的參數被適當的設定用於最佳的運行LG向量控制變頻器iV5有兩種類型的自整定，分別是 停止類型和旋轉類型。
停止自動調諧
LG 的獨特技術允許自整定運行實現，提升應用馬達軸直接連接到負載停止類型的自整定，因為它不需要摘掉連接到電機的制動離合器。
旋轉自動調諧
這類型的自整定被廣泛應用在向量控制變頻器。它需要電機軸脫離離合器做適當的運轉。
通訊介面
iV5提供不同的通訊介面如RS485DeviceNET, Profibus- DP和Modbus-RTU。當LG PLC作為這樣的上位控制器使用時，它能很容易接到iV5。
擴展功能卡( ENC-DIV,DIAO and ELIO )
用於編碼器脈衝分辨（ENC-DIV）的選項卡支援集電極開路輸出編碼器，能分辨編碼器脈衝到1/128 數位輸入和類比輸出卡（DIAO）能接收來自PLC或其他上位控制器的二進位速度命令，有4通道的類比信號輸出ELIO卡通過優化提升運行能讓提升應用軟體更加有用。
標準認證
所有的iV5系列遵從CUL和UL標準
200V 規格
|
類型 : SV[ ][ ][ ]iV5-2(DB)
|
022
|
037
|
055
|
075
|
110
|
150
|
185
|
220
|
300
|
370
|
|
最大適用 [HP]
|
3
|
5
|
7.5
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
|
電機範圍 [kW]
|
2.2
|
3.7
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
30
|
37
|
|
容量 [kVA]
|
4.5
|
6.1
|
9.1
|
12.2
|
17.5
|
22.5
|
28.2
|
33.1
|
46
|
55
|
|
額定電流 [A]
|
12
|
16
|
24
|
32
|
46
|
59
|
74
|
88
|
122
|
146
|
|
輸出速度
|
|
|
|
0 ~ 3600 (rpm)
|
|
|
|
|
輸出電壓
|
|
|
|
0 ~ 200V(230V) * 注3)
|
|
|
|
|
額定輸入 電壓
|
|
|
|
3Ø 200 ~ 230V (-10% ~ +10%)
|
|
|
|
|
頻率
|
|
|
|
50 ~ 60Hz (±5%)
|
|
|
|
|
重量 [Kg(Ibs)]
|
6(13)
|
6(13)
|
14(30)
|
14(30) 27.5(60) 27.5(60) 28(61) 28(61)
|
42(93)
|
42(93)
|
400V 類規格(交流電源輸入型)
|
類型 : SV[ ][ ][ ]iV5-4(DB)
|
022
|
037
|
055
|
075
|
110
|
150
|
185
|
220
|
300
|
370
|
|
最大適用 [HP]
|
3
|
5
|
7.5
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
|
電機範圍 [kW]
|
2.2
|
3.7
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
30
|
37
|
|
容量 [kVA]
|
4.5
|
6.1
|
9.1
|
12.2
|
18.3
|
22.9
|
29.7
|
34.3
|
46
|
57
|
|
額定電流 [A]
|
6
|
8
|
12
|
16
|
24
|
30
|
39
|
45
|
61
|
75
|
|
輸出速度
|
|
|
|
0 ~ 3600 (rpm)
|
|
|
|
|
輸出電壓
|
|
|
|
0 ~ 380V(480V) * 注3)
|
|
|
|
|
額定輸入 電壓
|
|
|
|
3Ø 380 ~ 480V (-10% ~ +10%) * 注4)
|
|
|
|
|
頻率
|
|
|
|
50 ~ 60Hz (±5%)
|
|
|
|
|
重量 [Kg(Ibs)]
|
6(13)
|
6(13)
|
14(30)
|
14(30) 27.5(60) 27.5(60) 28(61) 28(61)
|
42(93)
|
42(9
|
*注1) 代表輸出容量05最大適用於使用LG-OTIS 4極電機的電機。
*注2) 額定容量（=√3VI）基於220V為200V級，440V為400V級計算。
*注3) 最大輸出電壓不能超過規定的輸入電壓。
*注4) 當輸入電壓在高於480V的範圍內時，額定電流降低10％。
*注5) 額定電流在680 VDC輸入電壓以下降低10％。
模具類型產品的電氣規格與上部相同 (2.2/3.7kW follow below table)
|
類型: SV [ ] [ ] [ ] iV5-2/4DB(MD)
|
055
|
075
|
110
|
150
|
185
|
220
|
|
重量 [Kg(Ibs)]
|
7.7(16.9)
|
7.7(16.9)
|
13.7(30.2)
|
13.7(30.2)
|
20.3(44.7)
|
20.3(44.7)
|

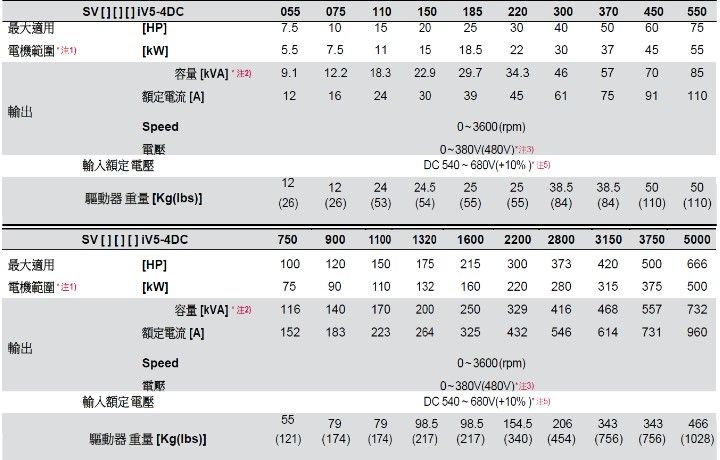

400V 相 (DC 電源輸入 類型)

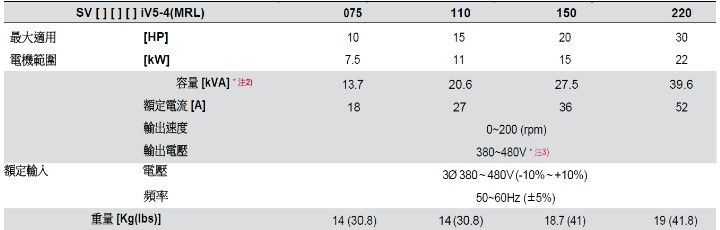

400V MRL 規格
*注1) 代表輸出容量05最大適用於使用LG-OTIS 4極電機的電機。
*注2) 額定容量（=√3VI）基於220V為200V級，440V為400V級計算。
*注3) 最大輸出電壓不能超過規定的輸入電壓。
*注4) 當輸入電壓在高於480V的範圍內時，額定電流降低10％。
*注5) 額定電流在680 VDC輸入電壓以下降低10％。
常見 規格
|
項目
|
詳細規格
|
|
逆變器 類型
|
電壓 源 逆變器 採用 IGBT
|
|
控制
|
控制方法
速度控制
準確性
速度設置分辨率
截止頻率ASR
扭矩控制精度超載容量
|
•磁場定向矢量控制逆變器與速度傳感器附加
•模擬設定：最大±0.01％（25±10℃）。 速度（1,800rpm）
•數字設定：±0.01％（0〜40℃） 速度（1,800rpm）
•
•數字設置0.1rpm
50Hz
3%
CT: 150%/1Min
0.00 ~ 6000.0 秒 (時間單位可以設置)
4 組合加速度/減速時間組合線性，S曲線
|
|
加速/ 減速
|
時間設定
組合
模式
|
|
制動
|
制動 方法
|
使用外部電阻的動態制動
|
|
制動 扭矩
|
150%
|
|
制動電阻
|
應提供外部製動電阻。
|
|
輸入
|
速度設置
模擬 輸入
接點 輸入
|
•通過鍵盤進行數字設置
•通過輸入端子選擇進行多步速度設置
•模擬輸入設置為-10〜10V或4〜20mA
•通過選件卡進行遠程設置
•3C通道（AI1，AI2，AI3 *，（AI4，AI5：擴展I / O））
•-10→10V，10→10V，0→10,10→0V，0〜20mA，20〜0mA，
（* AI3（AI5：擴展I / O）：可選擇電機NTC / PTC）
•可在15種不同的用戶定義功能中選擇
•AI3，AI5（電機NTC）：僅適用於LG-OTIS電機。
•FX, RX, BX, RST, P1~P7
•在42個不同的用戶定義輸入函數中選擇
|
|
輸出
|
模擬 輸出
|
•2通道(AO1, AO2)
•-10->10V, 10->10V, 0->10V, 10-> 0V 輸出
•可在41個不同的用戶定義的輸入功能中選擇
|
|
接點 輸出
|
•2 channels (1A-1B, 2A-2B)
•故障報警繼電器：1通道(30A-30C, 30B-30C)
|
|
打開收集器
|
1通道(OC1/EG)
|
|
保護
|
過電流，過電壓，低電壓，逆變器過熱，逆變器熱傳感器故障，電機過熱，電機熱傳感器故障，超速，瞬時IGBT門塊（BX），保險絲熔斷，外部跳閘，脈衝編碼器故障，電子 逆變器過載，接地故障電流，IGBT短路，通信錯誤，FAN電源錯誤
|
|
環境
|
安裝條件
|
室內，無腐蝕性氣體和陽光直射（污染等級2）
|
|
環境溫度
濕度
冷卻方法 IP 類型高度 / 振動
|
-10〜40℃（非冷凍狀態）
低於RH 90％（不應形成露珠）通過冷卻風扇強制通風
IP00：2.2〜22kW（MD），30〜500kW IP20：5.5〜22kW（Press）
海拔1000m以下，低於5.9m / s2（= 0.6G）
|
