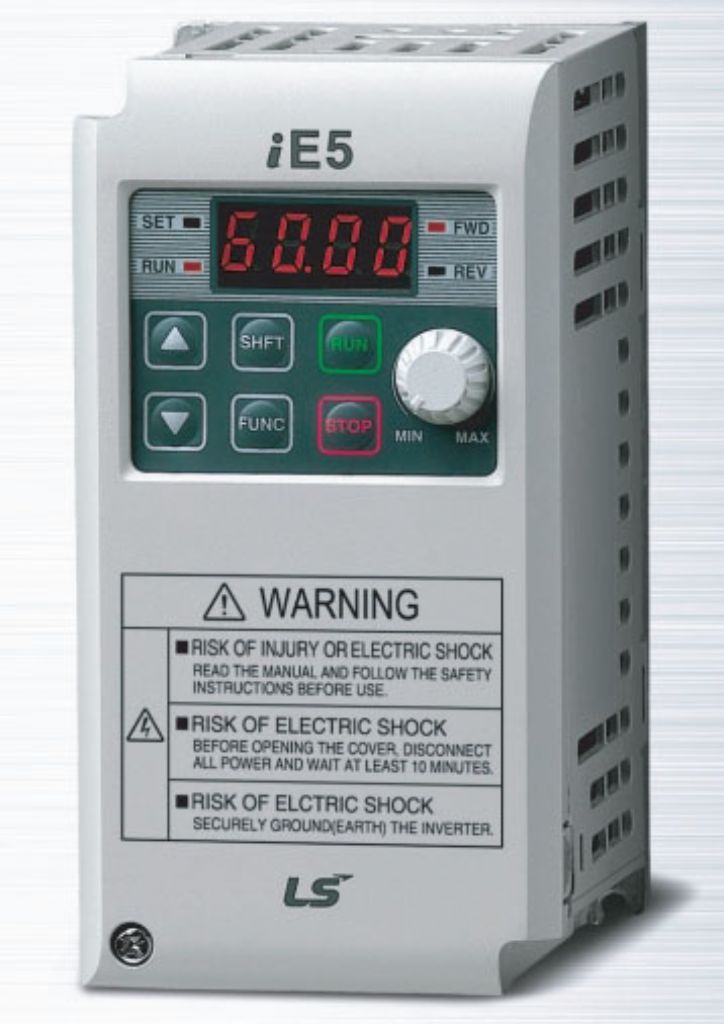

iE5 系列變頻器適合小型機械比如包裝機械, 小型輸送帶, 跑步機等 . . .
更緊湊的尺寸
iE5 相比以前的產品, 在尺寸上減小5%.
易於操作和控制
在面板上使用6個按鍵和電位器調節,使操作變得簡單.另外,為了使用方便,參數總個數限制在100個以內
PI 控制
PI控制是用於控制工廠的油液位,溫度,壓力的過程控制.
速度控制功能通過變頻器設定值和傳感器PI控制,反饋值比較,然後實際由比例和積分得到.

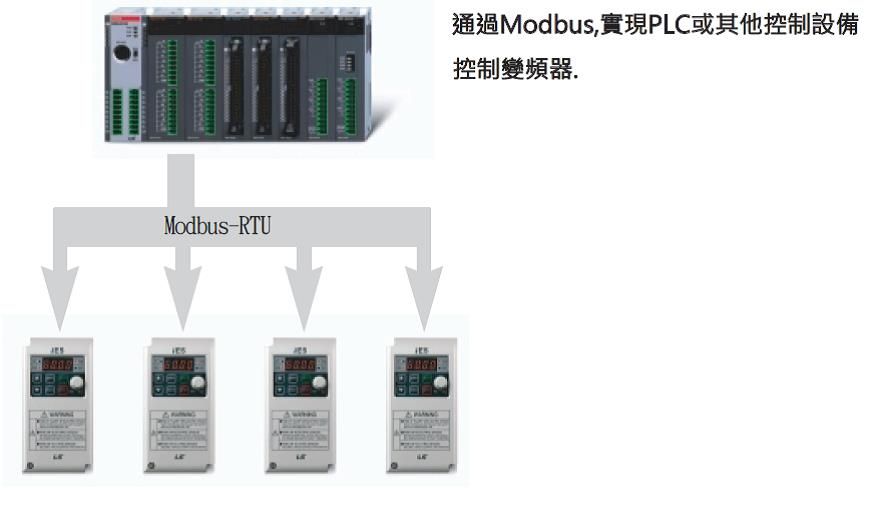

Modbus通訊 (選件)
通過Modbus,實現PLC或其他控制設備控制變頻器.
PNP, NPN 雙向控制信號
iE5 提供PNP和NPN兩種輔助信號源.無論外部控制器是什麼類型信號+24V電源都可以使用.
標準規格
|
Model : SV  iE5-
|
001-1
|
002-1
|
004-1
|
001-2
|
002-2
|
004-2
|
|
適合電機
|
[HP]
|
1/8
|
1/4
|
1/2
|
1/8
|
1/4
|
1/2
|
|
[kW]
|
0.1
|
0.2
|
0.4
|
0.1
|
0.2
|
0.4
|
|
額定輸出
|
額定容量[kVA]
|
0.3
|
0.6
|
0.95
|
0.3
|
0.6
|
1.14
|
|
額定電流[A]
|
0.8
|
1.4
|
2.5
|
0.8
|
1.6
|
3.0
|
|
輸出頻率[Hz]
|
0 ~ 200 [Hz]
|
|
輸出電壓[V]
|
3 相 200 ~ 230V
|
|
額定輸入
|
電壓範圍[V]
|
1 相 200 ~ 230 VAC (± 10%)
|
3 相 200 ~ 230 VAC (± 10%)
|
|
輸入頻率[Hz]
|
50 ~ 60 [Hz] (± 5%)
|
|
額定電流[A]
|
2.0
|
3.5
|
5.5
|
1.2
|
2.0
|
3.5
|
基本規格
|
控制類型
|
V/F 控制
|
|
頻率設定方法
|
數字量給定 : 0.01Hz
模擬量給定 : 0.06Hz (最大頻率 : 60Hz)
|
|
頻率精度
|
數字量給定:
最大輸出頻率的0.01% 模擬量給定:
最大輸出頻率0.1%
|
|
V/F模式
|
線性,平方,用戶V/F
|
|
過載能力
|
150%/1分鐘
|
|
轉矩補償
|
手動/自動轉矩補償
|
運行
|
運行方式
|
驅動方式可以設定為面板,端子和通訊
|
|
頻率設定
|
模擬方式: 0~10(V), 0~20(mA),面板電位器數字方式: 面板
|
|
操作功能
|
PI控制, Up-Down, 3線運行
|
|
輸入
|
多功能端子
(5 點)
P1,P2,P3, P4,P5
|
NPN / PNP 可選擇
|
|
正向/反向運行, 故障復位, 點動運行,
多步頻率(up/down),停止模式下直流制動頻率增加,頻率減少,3線運行,外部故障A,
外部故障B,一般運行切換到PI運行模擬指令頻率設定up/down,保存頻率刪除
|
|
多功能
繼電器端子
|
故障和變頻器運行狀態輸出
(N).N.C) AC250V 小於 0.3A 和低於 DC30V 1A
|
|
模擬輸出
|
0~10Vdc(小於10mA):可以選擇頻率,電流,電壓,和直流電壓up/down,保存頻率刪除
|
保護
|
保護
|
過壓,欠壓,過流,接地故障,變頻器過載,過載保護, 過熱,輸入缺相,缺相保護,頻率指令丟失,硬件故障
|
|
警告
|
堵轉保護
|
|
瞬時停電
|
小於15毫秒:運行繼續(在額定輸入電壓和額定輸出下) 大於15毫秒: 自動重啟運行
|
環境要求
|
冷卻
|
開放式冷卻
|
|
防護等級
|
IP20 (開放式類型)
|
|
環境溫度
|
-10˚C~65˚C
|
|
保存溫度
|
-20˚C~65˚C
|
|
濕度
|
小於 90% RH (無凝露)
|
|
海拔高度/震動
|
低於1000m, 5.9m/sec square (0.6G)
|
|
應用長所
|
無腐蝕氣體,無易燃氣體,無油汙或灰塵
|
